CK30系列阀门驱动器
CK30系列直行程执行器(驱动器)，适用于二通、三通的VA系列DN25～DN65调节阀门配用。
型号说明
CK31：浮态控制。
CK32：标准信号控制，能接受0～10V或4～20mA控制信号，并反馈0～10V阀门位置电压信号，提供比例式控制。
特点
+ 24V交流电压的双向可逆马达，内置磁离合器
+ 800牛顿力
+ 直行程调节方式
+ 行程23mm以下
+ CK32内置数码管显示，调试更加直观方便、控制精度高、响应速度快
+ 行程位置指示器
+ 阻燃ABS塑料外罩
+ 可附加手动控制杆
+ 现场安装方便

工作原理

驱动器是由可逆同步马达驱动，并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。故此当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。

接线图

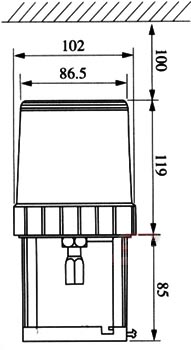

结构图

技术参数

型号	CK31	CK32
控制方式	浮态型	比例式控制
马达种类型	带磁离合器的同步马达
工作电压及功耗	24VAC，50/60Hz 5.5VA	24VAC，50/60Hz 6.5VA
驱动力	800N	800N
驱动时间	120S
材质	齿轮：不锈钢，黄铜,塑料
	支架：铸铝
	外壳：防火ABS工程塑料
环境温度	工作：-5至+55℃
	储存：-20至65℃
最大相对湿度	92%不结露
附件	锁紧螺母、刻度标尺、刻度指示器
控制信号	24V/AC	0～10或4～20mA
反馈信号	无	0～10V
