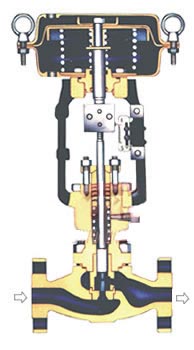

HLC小口径笼式单座调节阀

HLC小口径笼式单座调节阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 售后服务
  • 浙江定典自控阀门有限公司
  • 销售：0577-67159885
  • 手机：13605872654(凌工) 18958788552(张工)
  • 地址：浙江省温州市永嘉县瓯北街道浦一村张宅巷22号(后间)

详细介绍


技术参数和性能

阀体型式：直通单座套筒式铸造球型阀公称通径：20、25mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等焊接连接,嵌接焊SW. 材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等 上阀盖：常温型（P）：-17～+230℃ 伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（E2I）：-100～-45℃ 伸长Ⅱ型（E2W）：-196～-100℃ 注:工作温度不准超过各种材料的允许范围。 压盖型式：螺栓压紧式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件 阀芯型式：单座套筒式柱塞型阀芯流量特性：等百分比特性（%）和线性特性（L）参考以下流量图套筒形式：分离式套筒材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构
型式：LHA多弹簧薄膜执行机构膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布弹簧范围：20～100、80～240kPa 供气压力：140～400kPa 气源接口：Rc1/4” 环境温度：-30～+70℃ 阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5%带 注：采用标准的V型聚四氟乙烯填料 可调范围：50：1（Cv≥0.25）或30：1（CV≤0.16）
Cv值和行程
额定Cv值
0.01
0.04
0.1
0.16
0.25
0.4
0.63
1.0
1.6
2.5
4.0
流量特性
金属阀座
等百分比(%)
-
-
-
-
○
○
○
○
○
○
○
线性(L)
○
○
○
○
○
○
○
○
○
○
○
额定行程(mm)
14.3
公称通径
20、25

注：符号○表示阀的规格范围

流量特性
典型的流量特性曲线

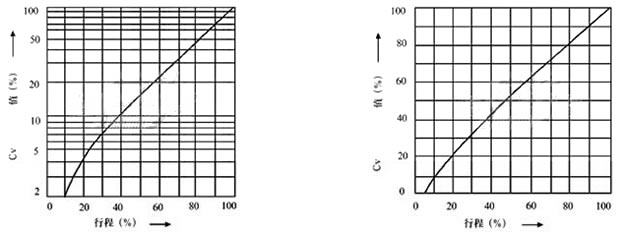

柱塞阀芯的流量特性曲线（Cv=0.4～14）

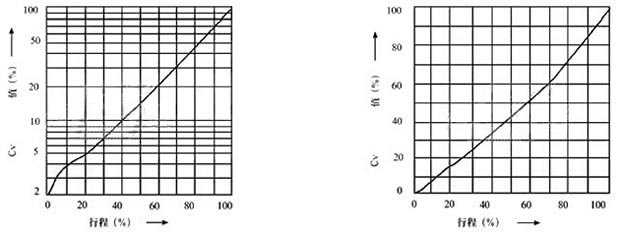

柱塞阀芯的流量特性曲线（Cv=0.01～0.25）


允许压差
A.气-关式阀 100KPa
执行机构
供气压力
弹簧范围
定位器
允许压差
额定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
HA1D
1.4
0.2～1.0
有或无
40
31
31
16
16
10
10
56
1.6
0.2～1.0
有
40
40
40
40
40
40
40
100
100
100
84
84
52
52
4.0
0.8～2.4
有
-
-
-
40
40
40
40
100
100
100
100
HA2D
1.4
0.2～1.0
有或无
40
40
40
32.6
32.6
20
20
100
62
62
1.6
0.2～1.0
有
-
40
40
40
40
40
40
100
100
100
100
100
100

B.气-关式阀
执行机构
供气压力
弹簧范围
定位器
允许压差
额定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
HA1R
1.4
0.2～1.0
有或无
40
31
31
16
16
10
10
56
2.8
0.8～2.4
有
40
40
40
40
40
40
40
100
100
100
100
100
72
72
HA2R
1.4
0.2～1.0
有或无
40
40
40
32.6
32.6
20
20
100
62
62
2.8
0.8～2.4
有
-
40
40
40
40
40
40
100
100
100
100
100
100
注:1、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、同一格内的上方数字表示阀常开允许压差，下方数字表示阀全关时的允许压差。
3、黑线框内数字表示阀配用标准规格执行机构。

LHA执行器 LVA5执行器 LVA6执行器 LVP执行器
法兰距及外形尺寸
法兰距mm
公称通径
A
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
JIS 16K RF
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
ANSI 600RF JIS 40K RF PN6.4
ANSI 150 RJ
ANSI 300 RJ
ANSI 600 RJ
JIS 20K 沟槽型嵌入型
JIS 30K沟槽型嵌入型
ANSI 300 LG
ANSI 600 SW、BW
20
184
190
194
206
-
206
206
198
208
203
206
25
184
193
197
210
197
210
210
198
212
206
210
注：法兰距符合IEC534-3标准。

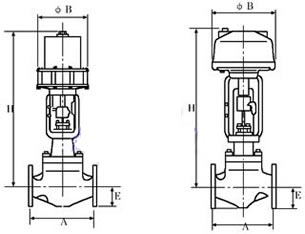

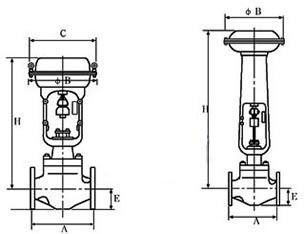

外形尺寸 mm
执行机构
H
φB
C
E
常温型P
伸长Ⅰ型E1
伸长Ⅱ型E2I
伸长Ⅱ型E2W
LHA1D、R
375
525
685
900
218
230
40
LHA2D、R
450
600
760
975
267
281
40
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
重量 Kg
Ⅰ.法兰连接
公称
通径
执行机构
ANSI 125、150 JIS 10K
ANSI 300、600 JIS 16、20、30、40K
常温型（P）
伸长Ⅰ型
（E1）
伸长Ⅱ型
（E2I）
伸长Ⅱ型（E2W）
常温型（P）
伸长Ⅰ型
（E1）
伸长Ⅱ型
（E2I）
伸长Ⅱ型
（E2W）
20、25
LHA1D、R
16
18
21
26
17
19
22
27
LHA2D、R
23
25
28
33
24
26
29
34

Ⅱ.焊接连接
公称通径
执行机构
常温型（P）
伸长Ⅰ型（E1）
伸长Ⅱ型（E2I）
伸长Ⅱ型（E2W）
20、25(SW)
LHA1D、R
14
16
19
24
LHA2D、R
21
23
26
31
