HMT三通合流调节阀

质量稳定
价格合理
交货快捷
售后服务

浙江定典自控阀门有限公司
销售：0577-67159885
手机：13605872654(凌工) 18958788552(张工)
地址：浙江省温州市永嘉县瓯北街道浦一村张宅巷22号(后间)

详细介绍

阀体

型式：三通铸造球型阀公称通径：合流阀：25、40、50、65、80、100、125、150mm 分流阀：80、100、125、150mm 公称压力：ANSI 150、300 JIS 10、20K 连接型式：法兰连接： RF、RJ 法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等上阀盖：常温型（P）：0～+200℃ 伸长Ⅰ型（E1）： 200～+425℃ 压盖型式：螺栓压紧式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料阀内组件阀芯型式：V型缺口阀芯流量特性：线性材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金等

执行机构
型式：LHA多弹簧薄膜执行机构膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布弹簧范围：20～100、80～240kPa 供气压力：140～400kPa 气源接口：Rc1/4” 环境温度：-30～+70℃ 阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5% 注：采用标准的V型聚四氟乙烯填料可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

公称通径		25		40	50	65	80	100	125	150
阀座直径		20	25	40	50	65	80	100	125	150
额定Cv值	HHMT	6.3	10	23	40	63	90	160	250	360
额定Cv值	HHDT	-	-	-	-	-	70	130	200	270
额定行程（mm）		14.3		25		38			50

允许压差
I.HHMT（合流阀）用在合流场合

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				20	25	40	50	65	80	100	125	150
LHA2D、R	1.4	0.2～1.0	有或无	8.1	5.0	3.4	2.0	1.2	0.9	0.5
LHA2D、R	4.0	0.8～2.4	有	40	35.5	23.5	14.2	8.8	6.3	3.5
LHA3D、R	1.4	0.2～1.0	有或无	-	-	6.0	3.6	2.2	1.6	0.9	0.5	0.4
LHA3D、R	4.0	0.8～2.4	有	-	-	40	25.3	15.6	11.2	6.3	4.0	2.8
LHA4D、R	1.4	0.2～1.0	有或无	-	-	-	-	3.8	2.7	1.5	1.0	0.6
LHA4D、R	4.0	0.8～2.4	有	-	-	-	-	27	19.4	10.9	7.0	4.8

Ⅱ.HHMT（合流阀）用在分流场合

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				20	25	40	50	65	80	100	125	150
LHA2D、R	1.4	0.2～1.0	有或无	8.1	5.0	3.4	2.0	1.2	0.9	0.5	-	-
LHA2D、R	4.0	0.8～2.4	有	16.3	10.1	6.8	4.0	2.5	1.8	1.0	-	-
LHA3D、R	1.4	0.2～1.0	有或无	-	-	6.0	3.6	2.2	1.6	0.9	0.5	0.4
LHA3D、R	4.0	0.8～2.4	有	-	-	12	7.2	4.4	3.2	1.8	1.1	0.8
LHA4D、R	1.4	0.2～1.0	有或无	-	-	-	-	3.8	2.7	1.5	1.0	0.6
LHA4D、R	4.0	0.8～2.4	有	-	-	-	-	7.7	5.5	3.1	2.0	1.3

Ⅲ.HHDT（分流阀）

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				80	100	125	150
LHA2D、R	1.4	0.2～1.0	有或无	0.9	0.5	-	-
LHA2D、R	4.0	0.8～2.4	有	29.4	18.1	-	-
LHA3D、R	1.4	0.2～1.0	有或无	1.6	0.9	0.5	0.4
LHA3D、R	4.0	0.8～2.4	有	11.2	6.3	4.0	2.8
LHA4D、R	1.4	0.2～1.0	有或无	2.7	1.5	1.0	0.6
LHA4D、R	4.0	0.8～2.4	有	19.4	10.9	7.0	4.8

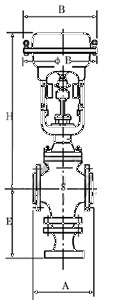

外形尺寸 mm
I.HHDT(分流阀) mm

公称通径	执行机构	A		H		E	φB	B
公称通径	执行机构	JIS 10K FF、RF ANSI 150 RF	JIS 20K RF JIS 30K RF ANSI 300 RF	常温型（P）	伸长Ⅰ型（E1）	E	φB	B
80	LHA2D、R	370	420	585	735	300	267	281
	LHA3D、R			705	886		350	363
	LHA4D、R			910	1060		470	520
100	LHA2D、R	400	460	625	775	330	267	281
	LHA3D、R			745	893		350	363
	LHA4D、R			950	1010		470	520
125	LHA3D、R	460	500	740	890	370	350	363
125	LHA4D、R	460	500	970	1120	370	470	520
150	LHA3D、R	530	570	725	875	450	350	363
150	LHA4D、R	530	570	955	1105	450	470	520

Ⅱ.HHMT（合流阀）mm

公称通径	执行机构	A		H		E	φB	B
公称通径	执行机构	JIS 10K FF、RF ANSI 150 RF	JIS 20K RF JIS 30K RF ANSI 300 RF	常温型（P）	伸长Ⅰ型（E1）	E	φB	B
25	LHA2D、R	184	197	475	625	145	267	281
40	LHA2D、R	222	235	495	645	205	267	281
40	LHA3D、R	222	235	590	740	205	350	363
50	LHA2D、R	254	267	510	660	230	267	281
50	LHA3D、R	254	267	605	755	230	350	363
65	LHA2D、R	276	292	545	695	260	267	281
	LHA3D、R			670	820		350	363
	LHA4D、R			875	1025		470	520
80	LHA2D、R	298	318	565	715	280	267	281
	LHA3D、R			685	835		350	363
	LHA4D、R			890	1040		470	520
100	LHA2D、R	352	368	585	732	330	267	281
	LHA3D、R			703	855		350	363
	LHA4D、R			910	1060		470	520
125	LHA3D、R	403	425	715	865	370	350	363
125	LHA4D、R	403	425	945	1095	370	470	520
150	LHA3D、R	451	473	740	890	410	350	363
150	LHA4D、R	451	473	970	1120	410	470	520

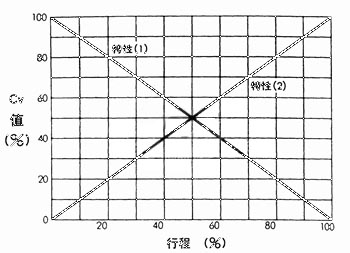

注：此流量特性所示的为理想的曲线

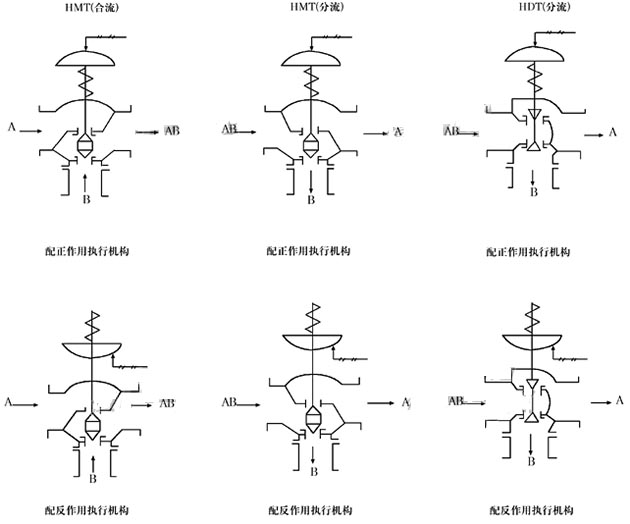

流量特性和流体方向

阀体结构	用途	流量特性	执行机构	阀作用	流体方向
HHMT（合流型）	合流	特性（1）A→B 特性（2）B→AB	正作用型	图A	B→AB
	合流	特性（1）A→B 特性（2）B→AB	反作用型	图B	A→AB
	分流	特性（1）AB→A 特性（2）AB→B	正作用型	图C	AB→B
	分流	特性（1）AB→A 特性（2）AB→B	反作用型	图D	AB→A
HHDT（分流型）	分流	特性（1）AB→B 特性（2）AB→A	正作用型	图E	AB→A
HHDT（分流型）	分流	特性（1）AB→B 特性（2）AB→A	反作用型	图F	AB→B

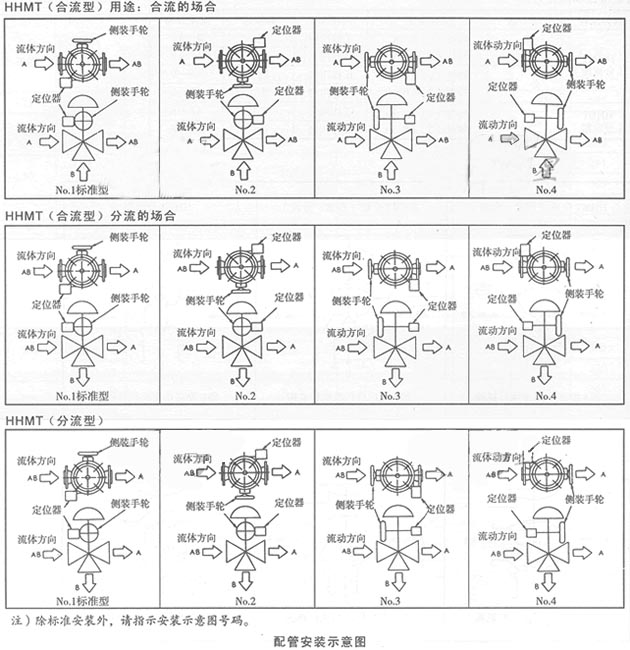

管安装示意图
