详细介绍

阀体

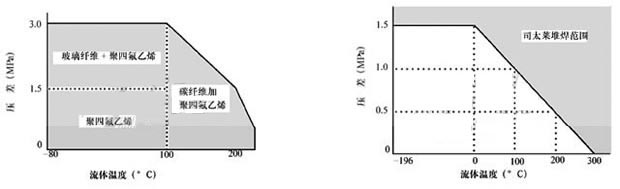

型式：直通单座铸造球型阀公称通径：20、25、40、50、65、80、100、150、200mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等 焊接连接：嵌接焊SW 材料 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等 上阀盖：常温型（P）：-17～+230℃ 伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（E2I）：-100～-45℃ 伸长Ⅱ型（E2W）：-196～-100℃ 注:工作温度不准超过各种材料的允许范围。 压盖型式：螺栓压紧式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料 阀内组件阀芯型式：单座柱塞型阀芯流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图 Cv值从0.04～14的高精度流量特性符合IEC534-2标准软阀座：等百分比特性（%）和线性特性（L），参考流量特性曲线图 注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等


电动执行机构

型 式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构 输入信号：DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA·DC、4～20mA·DC PSL执行机构：4～20mA·DC 电源电压 DKZ执行机构：220V，50Hz。 361L执行机构：220V，50/60Hz。 RS执行机构：单相控制220V·AC±5%；三相控制380V±5%。 PSL执行机构：单相控制220V，50Hz 手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机 构：手轮；PSL执行机构：手轮 环境温度：－20～＋60℃ 阀作用型式：电关式或电开式

气动执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）气源接口：Rc1/4” 环境温度：-30～+70℃ 阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等


性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级 软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级 回差：气动带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%） 电动配DKZ执行机构为1.5%；配361L执行机构为2%；配RS执行机构为1%；配PSL执行机构为1% 基本误差：气动带定位器：小于全行程的±1%， 不带定位器：小于全行程的±5% 电动执行器配DKZ执行机构为±2.5%；配361L执行机构为±2%；配RS执行机构为±1%；配PSL执行机构为±1% 注：采用标准的V型聚四氟乙烯填料 可调范围 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

阀芯型式
阀座和流量特性
额定行程
0.01
0.04
0.1
0.16
0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
10
14
柱塞阀芯
金属阀座
等百分比（%）
14.3mm
○
△
△
△
△
△
△
△
△
△
线性（L）
○
○
○
○
○
△
△
△
△
△
△
△
△
△
软阀座
等百分比（%）
○
○
○
○
○
○
○
○
○
○
线性（L）
○
○
○
○
○
○
○
○
○
○
○
○
公称通径
20
√
√
√
√
√
√
√
√
√
√
√
√
25
√
√
√
√
√
√
√
√
√
√
√
√
√
√
注：1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。

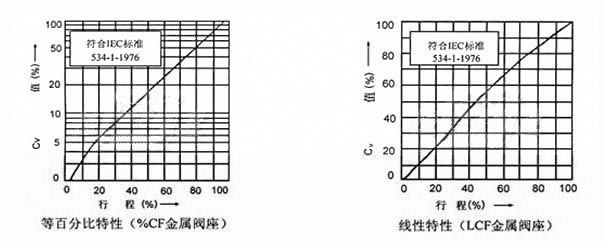

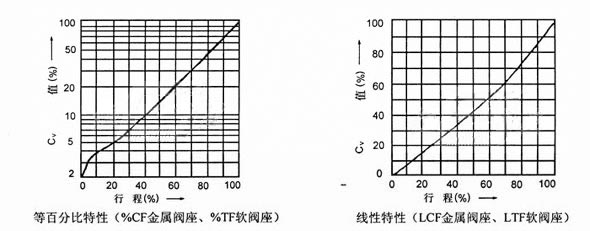

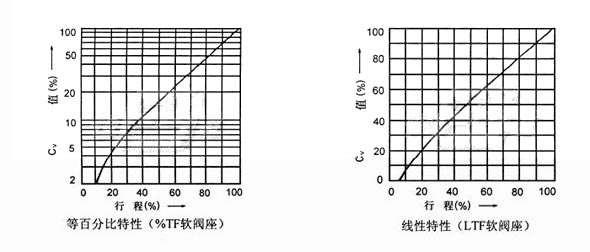

流量特性

LHA执行器
LVA5执行器
PSL电动、LVA6执行器
LVP执行器

法兰距 mm

称通径
A
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
JIS 16K RF
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
ANSI 600RF JIS 40K RF PN6.4
ANSI 150 RJ
ANSI 300 RJ
ANSI 600 RJ
JIS 20K 沟槽型嵌入型
JIS 30K沟槽型嵌入型
ANSI 300 LG
ANSI 600 SW、BW
20
184
190
194
206
-
206
206
198
208
203
206
25
184
193
197
210
197
210
210
198
212
206
210
注：法兰距符合IEC534-3标准。

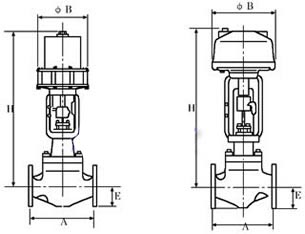

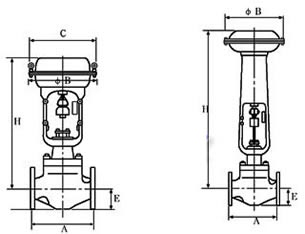

外形尺寸 mm
执行机构
H
φB
C
E
常温型P
伸长Ⅰ型E1
伸长Ⅱ型E2I
伸长Ⅱ型E2W
LHA1D、R
375
525
685
900
218
230
40
LHA2D、R
450
600
760
975
267
281
40

注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
重量Kg
Ⅰ.法兰连接
公称通径
执行机构
ANSI 125、150 JIS 10K
ANSI 300、600 JIS 16、20、30、40K
常温型
（P）
伸长Ⅰ型
（E1）
伸长Ⅱ型
（E2I）
伸长Ⅱ型
（E2W）
常温型
（P）
伸长Ⅰ型
（E1）
伸长Ⅱ型
（E2I）
伸长Ⅱ型
（E2W）
20、25
LHA1D、R
16
18
21
26
17
19
22
27
LHA2D、R
23
25
28
33
24
26
29
34

Ⅱ.焊接连接
公称通径
执行机构
常温型（P）
伸长Ⅰ型（E1）
伸长Ⅱ型（E2I）
伸长Ⅱ型（E2W）
20、25(SW)
LHA1D、R
14
16
19
24
LHA2D、R
21
23
26
31
